Aménagement atelier mécanique : zones, sol, lumière

Un atelier mécanique efficace se joue sur quatre décisions : le découpage des zones, la largeur des allées, le niveau d’éclairement et l’emplacement du stockage. Réglez ces quatre points avant d’acheter le moindre meuble. L’outillage viendra se caler dessus, sans vous obliger à tout redéplacer six mois plus tard.

Découper l’espace d’un atelier mécanique avant tout achat

Le plan d’un atelier mécanique se dessine sur le papier. L’INRS conseille de définir des allées de circulation et des zones de travail distinctes, réparation rapide, mécanique, carrosserie, réception, magasin de pièces détachées, en fonction des travaux à effectuer et de leur organisation (ED 6282, 2019). Le principe vaut pour un garage à quatre ponts comme pour un box de 30 mètres carrés.

Le découpage part d’une question : qu’est-ce qui bouge ? Un véhicule entre, se lève, se répare, ressort. Des pièces arrivent, patientent, se posent. Des déchets partent. Ces trois flux ne doivent jamais se croiser au même endroit.

Les cinq zones qui structurent l’espace

• Zone d’intervention : le véhicule, le pont ou la fosse, plus la place pour ouvrir portes et capot en grand
• Zone d’outillage mobile : la servante, qui suit le mécanicien et non l’inverse
• Zone de dépose : un plan libre pour les organes démontés et les pièces en attente de remontage
• Magasin : pièces neuves, filtres, consommables, rangés et repérés
• Zone déchets : huiles usagées, filtres gras, batteries, pneus, chacun son contenant

L’INRS insiste sur ce point précis : prévoir des aires de rangement pour les organes démontés et les pièces en attente de montage évite l’encombrement du sol, première source de chutes de plain-pied dans les garages (ED 6282, 2019).

Faire circuler en marche avant

Pour l’intérieur du bâtiment, l’INRS recommande de matérialiser visiblement les allées, de séparer celles réservées aux piétons de celles prévues pour les véhicules, et de privilégier la marche avant en entrant et en sortant par deux portes différentes (ED 6282, 2019). Une marche arrière dans une travée encombrée concentre à elle seule le risque de heurt.

Le transport des pièces, le poste le plus sous-estimé

Un mécanicien passe une part réelle de sa journée à porter. Roues, batteries, disques, carters, cartons de filtres : la masse unitaire reste modeste, la répétition beaucoup moins. Les troubles musculosquelettiques représentent 87 % des maladies professionnelles reconnues en France selon l’INRS, tous secteurs confondus.

Deux repères chiffrés cadrent le sujet. L’article R4541-9 du Code du travail interdit le port habituel de charges supérieures à 55 kilogrammes sans reconnaissance d’aptitude par le médecin du travail, avec un plafond absolu de 105 kilogrammes. L’INRS place la barre bien plus bas : au-delà de 25 kilogrammes, valeur maximale sous conditions, il demande de rechercher une aide technique à la manutention (ED 6282, 2019).

Rouler plutôt que porter

Le second repère est moins connu et bien plus utile au moment de dessiner le plan. L’INRS retient 9 décanewtons comme effort de maintien maximal pour tirer ou pousser un objet mobile, ce qui correspond au déplacement d’une charge de 300 kilogrammes environ avec un transpalette manuel (ED 6282, 2019). Autrement dit : une charge posée sur roues et tirée reste acceptable là où la même charge portée sort des limites.

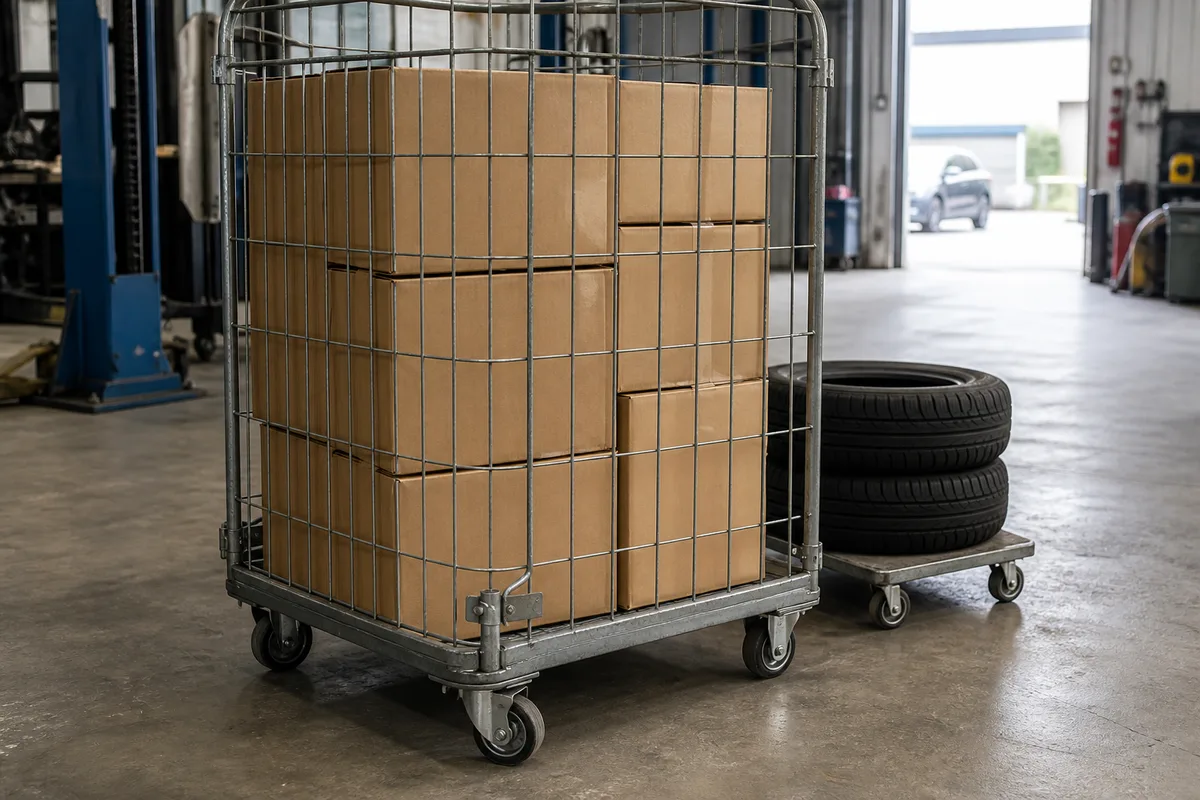

D’où l’intérêt de raisonner en contenants roulants plutôt qu’en étagères fixes. Un roll conteneur reçoit la livraison de pièces à la porte, roule jusqu’au magasin, puis jusqu’au poste, sans qu’un seul carton soit soulevé deux fois. Les catalogues spécialisés dans les rolls conteneurs et les chariots de manutention, comme rollsrapides.com, classent leurs modèles par charge utile, dimensions de plateau et type de roulettes, trois critères qui déterminent si le matériel passera vos allées et encaissera vos pièces.

Ce qui roule dans un atelier bien pensé

• Un chariot bas pour les roues et les pneus, qui supprime la prise de charge au sol
• Un roll conteneur grillagé pour les livraisons de pièces détachées
• Une desserte à plateaux pour les petites pièces démontées, repérées par véhicule
• Un support roulant pour les fûts d’huile et de liquide de refroidissement
• Un bac roulant réservé aux déchets gras, vidé chaque soir

Ce matériel se trouve aussi en occasion reconditionnée, arbitrage courant quand le budget part d’abord dans le pont élévateur.

Calibrer la lumière poste par poste

L’éclairage décide de la qualité du travail et du nombre d’erreurs. La norme NF EN 12464-1 de juin 2003, rappelée par la CRAMIF dans sa fiche DTE 191, fixe au moins 500 lux à chaque poste de travail, et 1 000 lux pour les tâches de précision. Elle ajoute une exigence souvent oubliée : l’éclairage doit rester homogène, pour éviter les zones d’ombre.

Les valeurs d’éclairement local par local

L’INRS décline les valeurs d’éclairement moyen à maintenir selon les locaux (ED 6282, 2019) :

• Ateliers où les tâches ne réclament pas de perception de détails : 300 lux
• Locaux affectés à des tâches nécessitant la perception de détails : 500 à 1 000 lux
• Circulations intérieures, couloirs et escaliers : 100 à 150 lux
• Bureaux et magasins : 300 à 500 lux
• Vestiaires et sanitaires : 200 lux

Trois réflexes d’implantation

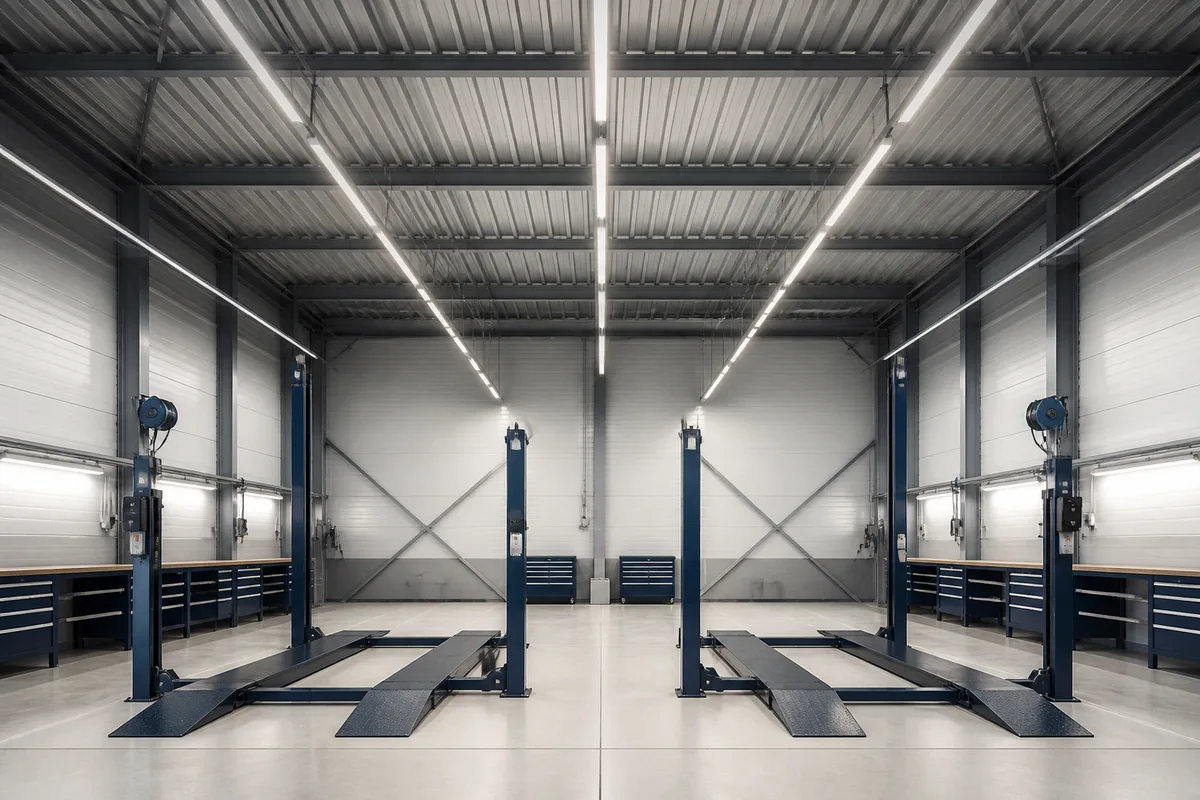

Trois réflexes d’implantation valent mieux qu’un gros projecteur central. Alignez les luminaires dans l’axe des travées, pas en travers, sinon le corps du mécanicien projette son ombre sur la pièce. Ajoutez un éclairage d’appoint en très basse tension sous le véhicule, point que la CRAMIF vérifie explicitement dans sa grille de contrôle. Et récupérez de la lumière naturelle partout où c’est possible : une porte sectionnelle ajourée transforme parfois un fond d’atelier.

Le sol, poste de sécurité avant d’être un revêtement

Le sol encaisse l’huile, le liquide de frein, les chocs d’outils et les roulettes chargées. L’INRS demande un sol non glissant, facile à nettoyer dès que se produisent des flaques d’huile ou des dépôts de graisse, et un revêtement antidérapant sur les aires de lavage (ED 6282, 2019).

Trois points de vigilance reviennent dans toutes les visites de prévention :

• Obturer les siphons de sol et couvrir les caniveaux
• Retirer les objets saillants et combler les nids-de-poule
• Faire passer les arrivées d’énergie, d’huile et de graisse en aérien plutôt qu’au sol

Le troisième est le plus rentable. Plus de flexible qui traîne, plus de rallonge tendue en travers d’une allée, plus de câble à enjamber avec une roue dans les bras. Une résine ou une peinture époxy à finition antidérapante se nettoie vite et supporte les charges roulantes. Le marquage des allées se pose dans la foulée, pendant que la surface est encore libre.

Ranger l’outillage à la bonne hauteur

Le rangement se calcule. Au poste de travail, l’INRS conseille de stocker outils et pièces entre 0,75 mètre et 1,10 mètre du sol, zone de prise et de dépose recommandée par la norme NF X 35-109 (ED 6282, 2019). Plus bas, chaque prise impose une flexion ; plus haut, elle impose une élévation des bras.

Les règles de rangement qui tiennent dans la durée

• Fixer les étagères au mur et au sol, et protéger leurs pieds des chocs de chariots
• Réserver les niveaux hauts aux objets légers et rarement utilisés
• Placer l’outillage quotidien sur une servante mobile, pour supprimer les allers-retours
• Repérer chaque emplacement, ombre d’outil ou étiquette, afin qu’un manque saute aux yeux
• Vérifier périodiquement le contenu et l’état des outils, y compris les plus courants

L’INRS résume la fonction exacte de la servante : contenir l’outillage usuel nécessaire aux opérations de maintenance, afin d’éviter les déplacements des opérateurs dans l’atelier (ED 6282, 2019). Un atelier où le mécanicien traverse la travée six fois par intervention perd du temps et fabrique des occasions de heurt.

Pour un garage domestique, le raisonnement reste identique. Si vous comptez changer vos plaquettes de frein vous-même, la vraie question porte moins sur la taille du local que sur l’accès à l’outillage sans quitter le véhicule.

Produits, fluides et déchets : la zone la plus encadrée

Les consommables concentrent le risque chimique et le risque incendie. Quelques règles issues des recommandations de l’INRS (ED 6282, 2019) suffisent à tenir cette zone.

Stocker les produits chimiques sans improviser

Ne conservez au poste de travail que la quantité de produits nécessaire à une journée de travail, au maximum. Le reste rejoint un local dédié et ventilé, ou une armoire de sécurité incendie ventilée en permanence. Les produits incompatibles se séparent physiquement, bacs de rétention compris : la section 10 de la fiche de données de sécurité signale ces incompatibilités.

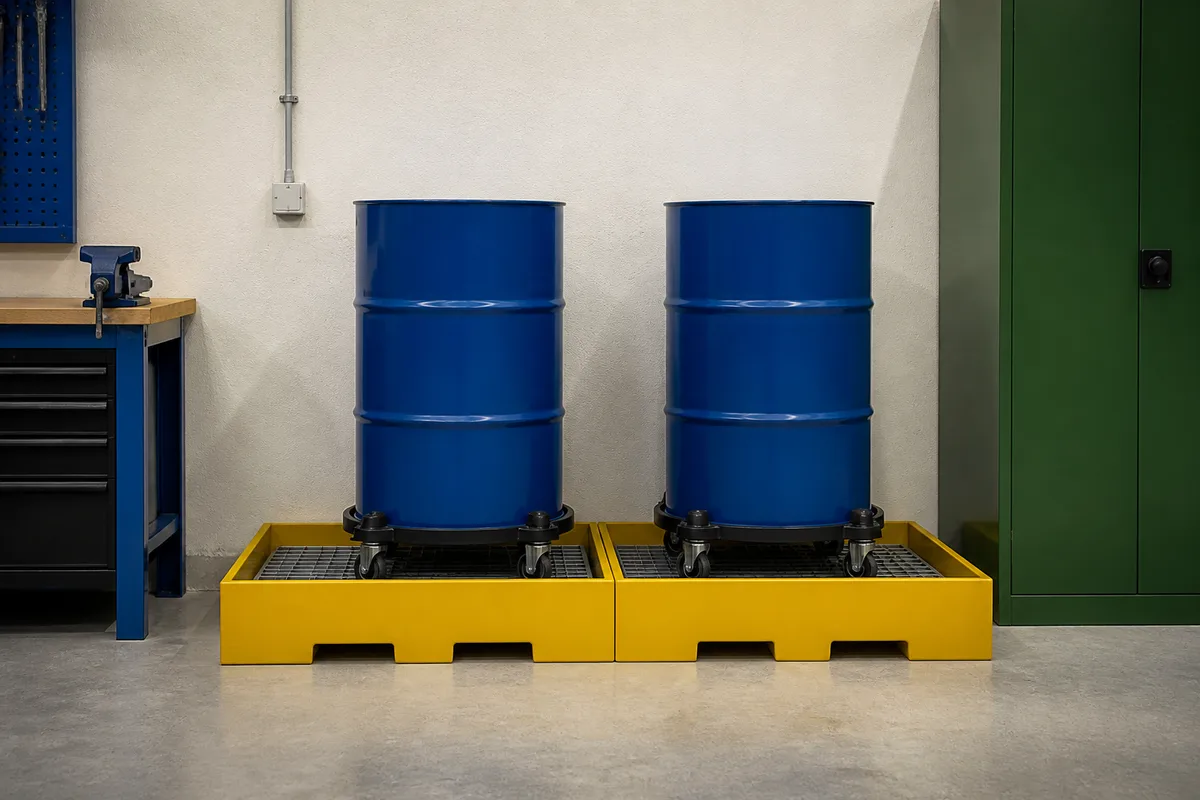

Les liquides se stockent sur cuvettes de rétention, dans des récipients étanches et fermés. Les bouteilles de gaz restent protégées par un cadre, à l’extérieur autant que possible, à plus de 10 mètres du lieu de travail ou isolées par des cloisons résistant au feu. Les batteries s’entreposent et se chargent dans un local dédié et ventilé, la charge dégageant de l’hydrogène.

Une filière, un contenant

Côté déchets, prévoyez dès le plan un contenant par filière : huiles usagées, filtres, garnitures de friction, pneus, accumulateurs. Le volume d’huile dépend directement de votre activité, et le prix d’une vidange intègre d’ailleurs ce coût de collecte dans les forfaits d’atelier.

Air, gaz d’échappement et vérifications périodiques

Un moteur qui tourne dans un local fermé impose un captage. Les gaz d’échappement des moteurs diesel sont classés cancérogènes pour l’homme par le Centre international de recherche sur le cancer depuis 2012, sur la base d’un risque accru de cancer du poumon. Un dispositif d’aspiration raccordé dès que le moteur tourne figure en tête des grilles de contrôle de la CRAMIF.

Le calendrier des vérifications de levage

Les équipements de levage suivent un calendrier strict, fixé par l’arrêté du 1er mars 2004 et repris dans la fiche DTE 191 de la CRAMIF :

• Ponts élévateurs pour véhicule et accessoires de levage : tous les 12 mois
• Ponts élévateurs dont le levage s’effectue par câbles ou chaînes : tous les 6 mois
• Chariots élévateurs et élévateurs de personnes : tous les 6 mois
• Appareils de levage mus par la force humaine : tous les 3 mois
• Ponts hydrauliques : contrôle du niveau de liquide une fois par semaine

Les rapports de vérifications périodiques se conservent 5 ans. Un aménagement sérieux réserve donc, dès le plan, l’endroit où vivent le registre de sécurité et les notices d’équipement.

Aménager un atelier mécanique à la maison

Un garage de particulier obéit aux mêmes lois physiques, avec moins de contraintes réglementaires. Trois arbitrages font la différence.

Le premier : la profondeur libre devant le véhicule. Sans elle, aucun établi ne reste utilisable capot ouvert. Le deuxième : un point d’eau et des prises en hauteur, pour éviter les rallonges au sol. Le troisième : un contenant roulant unique, qui sert de desserte pendant l’intervention et de zone de dépose entre deux séances.

Le stockage saisonnier mérite aussi son mètre carré. Jeu de pneus, batterie sur mainteneur, produits d’hivernage : les gestes décrits dans notre guide pour préparer sa voiture pour l’hiver supposent un endroit propre où poser le matériel. Même logique pour l’entretien courant, dont la checklist de révision énumère les points à contrôler.

Prochaine étape : dessinez votre atelier à l’échelle sur une feuille quadrillée. Placez d’abord le véhicule levé, puis les allées, puis les meubles dans l’espace restant. Si un meuble ne rentre plus, c’est le meuble qui change, jamais l’allée.
